Машина для производства кабельных лотков 800 мм

1. Конфигурация системы:

ПЛК: ТАЧВИН

Регулирование скорости преобразования частоты: отечественный известный бренд

Человеко-компьютерный интерфейс: TOUCHWIN

Кнопки/реле: Низковольтные электроприборы марки Chint

Фотоэлектрический переключатель: известный отечественный бренд

Другие компоненты произведены совместными предприятиями и продукцией отечественных известных брендов.

Техническое описание линии формирования лотков для кабельных лотков), комплект электрической системы управления ПЛК

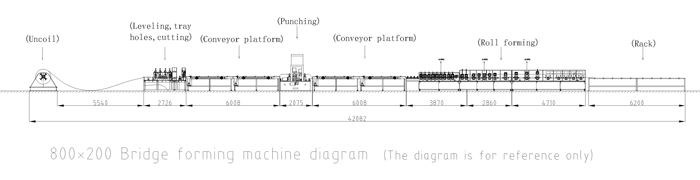

2. Обзор структуры оборудования:

Эта производственная линия может производить кабельные лотки различных спецификаций путем замены штампа для полной штамповки, профилирования и компьютерной настройки. Набор роликов может соответствовать различным характеристикам кабельных лотков. Он также может производить рулонные материалы и различные открытые плоские материалы различной ширины и длины. , и имеет счетчик.

2.1 Стойка для материалов

1. Количество разматывателей: одна грузоподъемная машина, 8 тонн.

c.Технические параметры:

Внутренний диаметр рулона: φ508 мм; диапазон расширения и сжатия внутреннего диаметра ф450-500;

Максимальный внешний диаметр рулона материала: φ1250 мм;

2.2 Правильная машина

а. Форма: Активная правильная машина роликового типа.

б. Функциональные и конструктивные особенности: выравнивающая стальная лента. Он состоит из прижимных и выравнивающих роликов. Прижимные ролики можно регулировать индивидуально. Верхний выравнивающий ролик имеет цельную конструкцию и имеет две точки регулировки спереди и сзади, которые могут образовывать определенный угол наклона для улучшения качества выравнивания. Верхние прижимные подающие и выравнивающие ролики поднимаются и опускаются с помощью высококачественных шариковых винтов класса 8,8. Высокоскоростной двигатель с преобразованием частоты соединен с червячным редуктором для привода и передачи данных на нижний прижимной и выравнивающий ролик. Подающая часть правильной машины оснащена парой направляющих плоских роликов и двумя парами направляющих вертикальных роликов. Направляющие вертикальные ролики могут перемещаться по центру и одновременно. Регулировка маховиком со шкалой для облегчения центрирования.

Как передняя, ​​так и задняя часть правильной машины оборудованы устройствами подающего моста. Между правильной машиной и питателем установлено электронное устройство обнаружения, которое отправляет сигнал обратной связи в систему управления. Система управления выдает инструкции высокоскоростному двигателю с регулируемой частотой для изменения скорости, чтобы контролировать емкость хранения ленты материала и достигать цели непрерывного выравнивания.

Правильный рабочий валок прошел высокочастотную закалку GCr15, а твердость может достигать HRC45-55.

Мощность двигателя: 7,5 кВт

2.3 Устройство подачи с ЧПУ

а. Форма: подача с ЧПУ

б. Функция и конструкция: подача полосовой стали в пресс. Прижимной ролик обеспечивает силу подачи. По сравнению с типом сервозажима, настройка длины подачи более гибкая, а возможности адаптации более широкие.

Этот питатель больше подходит для подачи широких материалов и подходит для подачи материалов, перфорированных с помощью мостов без отверстий большого размера (корытного типа, без направляющих штифтов), что может эффективно повысить точность подачи.

Двигатель, измерительные компоненты и система ЧПУ представляют собой высокоточные электронные компоненты.

2.4 Пресс-форма

Форма оснащена погружающейся и плавающей направляющей штифта и устройством удержания материала. Перфорация выполняется шаг за шагом, и можно выполнить преобразование различной ширины. Соединительные отверстия с обеих сторон могут быть пробиты сквозными отверстиями, а мостовые формы одинаковой ширины могут иметь общее основание формы.

Материал формы: Cr12

2.5 Отрезать

а. Форма: резка фиксированной длины под управлением ПЛК без отходов.

б. Функция и конструкция: Нарезка штампованной полосы на фиксированную длину. Режущее устройство расположено в конце направления подачи формы, питается отдельно от перфорационного устройства и управляется ПЛК. Длина резки может быть установлена ​​самостоятельно, а длина — это расстояние шага.

Резка производится после штамповки, включая вырубные штампы.

2.6 Транспортировочная и подающая стойка

а. Форма: регулируемая роликового типа.

б. Функция и структура: плавно направляйте некатаную стальную пластину в профилегибочную машину. Направляющее устройство в основном состоит из горизонтальных роликов и направляющих вертикальных колес. Направляющие колеса можно легко отрегулировать для адаптации к листам различной ширины.

Б.Технические параметры: Ширина материала 180 --- 1250 мм.

2.7 Формовочная машина

а. Форма: Консольно-формовочная машина с электрической регулировкой ширины, которая может быстро менять характеристики (высоту и ширину талии);

б. Функция и структура: Штампованный и нарезанный лист постепенно скатывается в готовый мост через 25 проходов роликов. Он состоит из двигателя переменного тока с регулируемой скоростью, редуктора, высокоточной роликовой линейной направляющей, левой и правой коробки передач, механизма поперечной регулировки и набора роликов. Набор роликов позволяет формировать мосты различных характеристик, а разнообразие можно изменить, регулируя положение левого и правого роликов. Станина и коробка передач имеют сварную конструкцию и не подвергаются нагрузкам; шестерни имеют твердую поверхность зубьев; Основная конструкция машины изготовлена ​​с использованием технологии ковки с более высокой точностью.

Ролик имеет комбинированную конструкцию с небольшой разницей скоростей и сопротивлением формованию, а также небольшим износом поверхности стальной пластины; при проектировании процесса валков используется импортное программное обеспечение, компьютерное проектирование и анализ FEA, чтобы обеспечить точность формы деталей, не царапая лист. Ролики откованы из сплава GCr15 и обработаны на станке с ЧПУ после общей закалки. Твердость может достигать HRC58-62; он обладает характеристиками высокой прочности, высокой твердости, высокой точности и срока службы. Последние шесть формовочных валков изготовлены из GR12.

2.8 Разгрузочная стойка

а. Форма: ручная резка после установки готового моста, без приводного ролика.

б. Функция и конструкция: Он собирается и сваривается с помощью стальных (квадратных труб) и неприводных роликов и играет роль вспомогательных материалов для готовой продукции.
