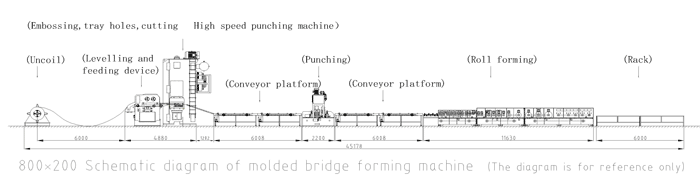

Профилегибочная линия для производства кабельных лотков
Пластины, производимые на этом оборудовании, формируются как одно целое с использованием интегрированной системы штамповки пресс-форм. Уникальный цельный материал ребра имеет две R-образные канавки под фланцем, что повышает несущую способность фланца и предотвращает неустойчивость кабельного лотка. Таким образом, можно использовать более тонкие пластины с более высокой несущей способностью, что играет роль в энергосбережении и защите окружающей среды! Товары могут быть персонализированы в соответствии с вашими потребностями!
Уникальный цельный материал ребра имеет две R-образные канавки под фланцем, что повышает несущую способность фланца и предотвращает неустойчивость кабельного лотка. Таким образом, можно использовать более тонкие пластины с более высокой несущей способностью, что играет роль в энергосбережении и защите окружающей среды! Товары могут быть персонализированы в соответствии с вашими потребностями!
Серийный номер |
главный компонент |
Конфигурация |
|
1 |
Разматыватель |
1. Гидравлическое расширение сердечника 4. Распределительная коробка (управление преобразованием частоты, медленный пуск и медленная остановка) 2. Электрический разряд 5. Гидравлический комплект мощностью 3 кВт 3. Несущая способность 12 тонны |
|
2 |
Сервовыравнивающий питатель |
1. Механизм положительного кода подачи (положительный и отрицательный ходовой винт) 2. 9 корректирующих роликов, 4 вверх и 5 вниз. 3. 4 подающих ролика: 2 вверх и 2 вниз. 4. Сервопитание |
|
3 |
Пневматический портальный пуансон |
1. Пневматический портальный пуансон. 2. 1 комплект комбинированных шлифовальных инструментов, механически отлитых 3. Нижнее ребро и боковой выпуклый молдинг. 4. Перфорация отверстий поддонов 5. Отрезать 6. Амортизирующая прокладка 7. Устройство переноса формы. |
|
4 |
Секция А высокоскоростная платформа |
1、 1. Высокоскоростная платформа 6 метров (1 с электроприводом, 1 без электропривода) 2, 2. Управление преобразованием частоты. 3. Положительная и отрицательная регулировка ширины винта. |
|
5 |
Гидравлическая штамповка |
1、 Перфорация соединительных отверстий 2、 Тиснение семизначной пряжки 3、 Комплект гидравлической системы 7,5кВт+7,5кВт 4、 Штамповочный штамп: пневматическое переключение однорядных и двухрядных пуансонов. печать |
|
6 |
Скоростная платформа секции Б |
1、 1. Высокоскоростная платформа 6 метров (1 с электроприводом, 1 без электропривода) 2, 2. Управление преобразованием частоты. 3. Положительная и отрицательная регулировка ширины винта. |
|
7 |
Профилирующая часть рулона |
1. Шпиндель диаметром 80 мм, поверхность твердохромированная 5. Удлиненная направляющая подачи. 2. 35 рядов формовочных роликов (одно- и двусторонние). 6. 1 комплект выпрямления плоской поверхности после формования. 3. Основная машина разделена на 3 секции. 7. Материал рулона: GCR15. 4. Длинные ребра по бокам 8. Электрическая подача |
|
8 |
Разгрузочная стойка |
1, 2 пассивные разгрузочные стойки |
|
9 |
Шкаф управления |
1. Вся линия использует управление ПЛК и человеко-машинный интерфейс с сенсорным экраном для реализации взаимодействия человека и компьютера. 2. Конфигурация оборудования: консоль управления шкафом распределения питания, панель ручного управления и беспроводной пульт дистанционного управления рядом с машиной. 3. Режим работы: ручной/автоматический. В ручном режиме он может работать как автономная машина, что упрощает обслуживание; в автоматическом состоянии может работать по всей линии; оснащен кнопкой аварийной остановки, что упрощает реагирование на аварийные ситуации и обеспечивает безопасность оборудования и операторов. |
|
