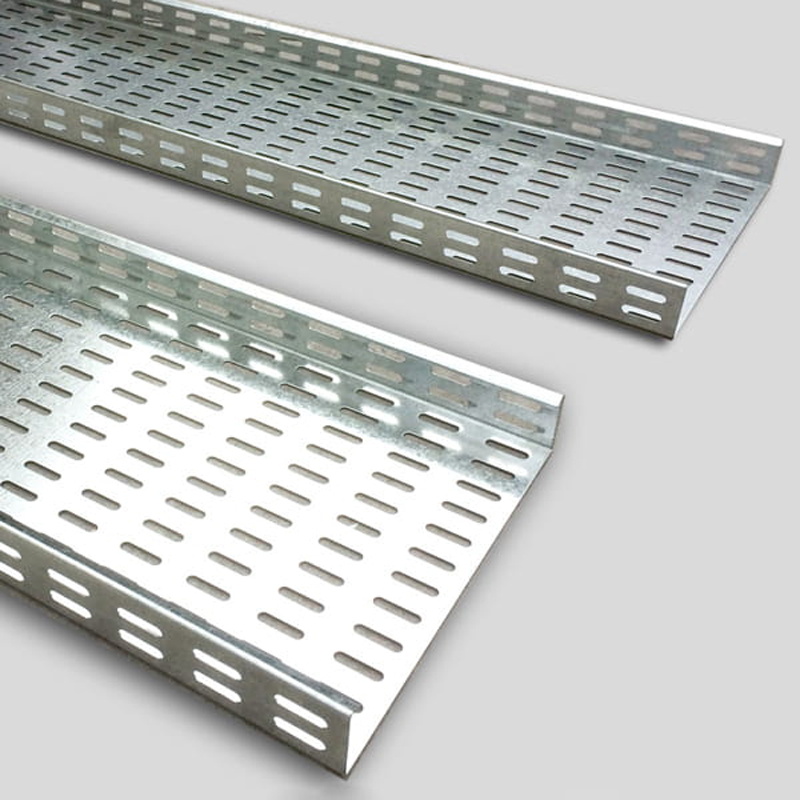

Профилегибочная машина для производства перфорированных металлических рулонов
Наши машины для формирования кабельных лотков используют великолепный вещества и долгоиграющий детали, которые прецизионно обработаны и собраны для удостовериться длинный образ жизни и излишний Общая производительность машины. На идентичный время, мы кроме того поставлять льготный ставка методы и внимательный послепродажное обслуживание, чтобы вы могли упиваться недорогой Расходы пока имея невероятный продукты.

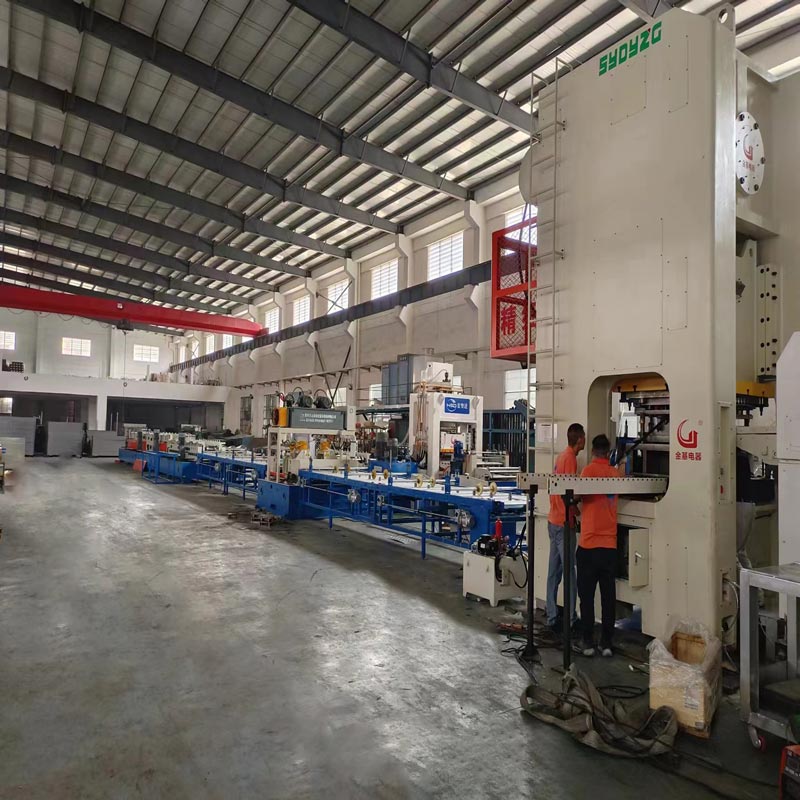

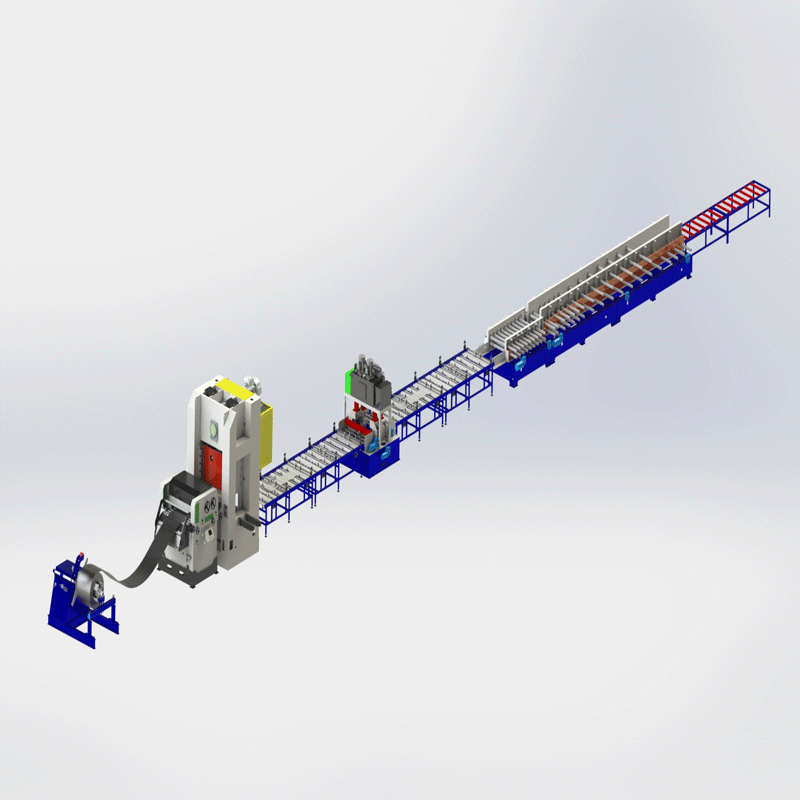

Оборудование оснащено разматывателем грузоподъемностью 10 тонн, гидравлическим раздвижением сердечника, электрической подачей, оснащено прижимным рычагом. Когда рулон материала помещается в шпиндель, гидравлический опорный рычаг медленно поднимается и тянет рулон материала. Он имеет более высокую несущую способность и более долговечен. Он прост в эксплуатации и имеет механизм подачи с функцией выравнивания для плавной подачи рулона металла в пуансон. С помощью крупнотоннажного пуансона и штамповой матрицы можно легко выполнить штамповку плотной арматуры или пробивку отверстий поддона. Металл после штамповки. Пластина поступает в штамповочную машину через конвейерную платформу для завершения штамповки соединительных отверстий, семизначных отверстий для пуговиц и т. Д., А затем поступает в процесс формования рулона. Наш входной патрубок оснащен оптоволоконным датчиком, который автоматически регулируется в зависимости от ширины металлической пластины. Формирующий ролик с 35 рядами обеспечивает идеальный контур кабельного лотка. Наша философия заключается в том, чтобы производить стабильное и надежное оборудование, которое должно быть оснащено более качественным вспомогательным оборудованием. Нам необходимо использовать штамповочные машины известных брендов, занимающих высокую долю рынка в отрасли.
Производители, которые лучше используют пресс-формы и обеспечивают более высокую плавность хода при погрузке, разгрузке, обслуживании и штамповке. Наша философия заключается в том, что для производства хорошей продукции мы должны выбирать отличных партнеров и поставщиков. Пресс-форма оснащена гидравлическим подъемником и устройством перемещения формы для облегчения разборки и замены формы.

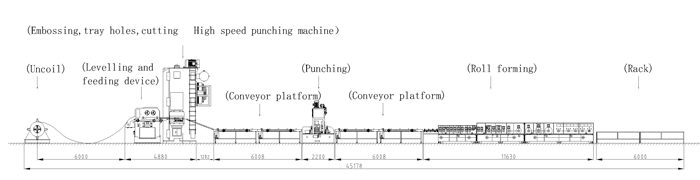

Технические параметры
Серийный номер |
главный компонент |
Конфигурация |
|
1 |
Разматыватель |
1. Гидравлическое расширение сердечника 4. Распределительная коробка (управление преобразованием частоты, медленный пуск и медленная остановка) 2. Электрический разряд 5. Гидравлический комплект мощностью 3 кВт 3. Несущая способность 12 тонны |
|
2 |
Сервовыравнивающий питатель |
1、 Механизм положительного кода подачи (положительный и отрицательный ходовой винт) 2、9 корректирующих роликов, 4 вверх и 5 вниз. 3、 4 подающих ролика: 2 вверх и 2 вниз. 4、Сервоподача |
|
3 |
Пневматический портальный пуансон |
1. Пневматический портальный пуансон. 2, 1 комплект комбинированных шлифовальных инструментов, механически отлитых 3. Нижнее ребро и боковая выпуклость. 4. Перфорация отверстий для поддонов 5, отрезать 6. Амортизирующая прокладка 7. Устройство переноса формы. |
|
4 |
Секция А высокоскоростная платформа |
1、 Высокоскоростная платформа 6 метров (1 с электроприводом, 1 без электропривода) 2、 Управление преобразованием частоты 3. Положительная и отрицательная регулировка ширины винта. |
|
5 |

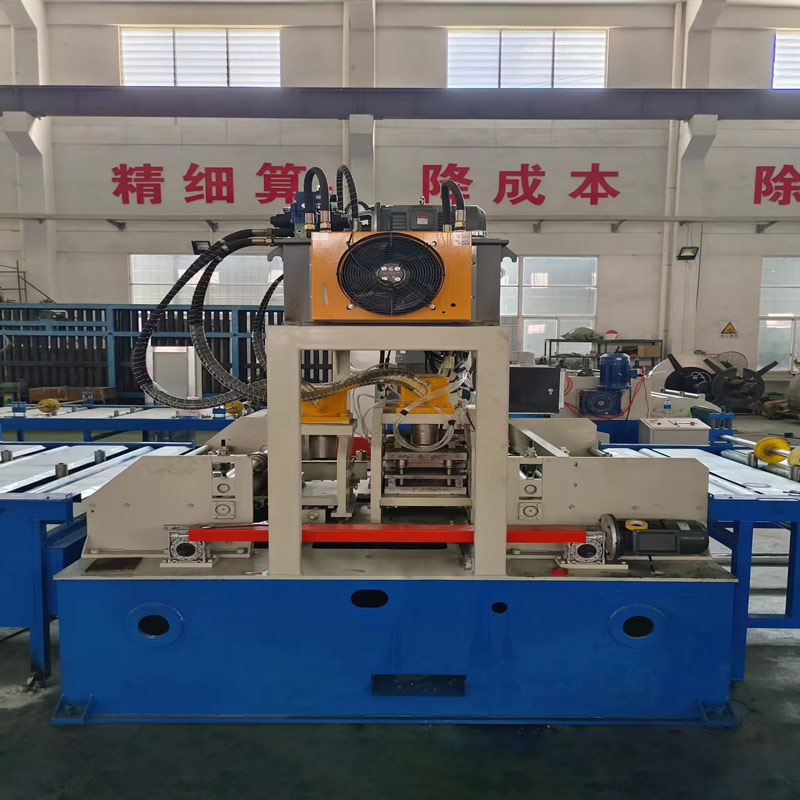

Гидравлическая штамповка |
1、 Перфорация соединительных отверстий 2、 Тиснение семизначной пряжки 3、 Комплект гидравлической системы 7,5кВт+7,5кВт 4、 Штамповочный штамп: пневматическое переключение однорядных и двухрядных пуансонов. печать |
|
6 |
Скоростная платформа секции Б |
1、 Скоростная платформа 6 метров (1 с электроприводом, 1 без электропривода) 2、 Управление преобразованием частоты 3. Положительная и отрицательная регулировка ширины винта. |
|
7 |
Профилирующая часть рулона |
1、 Шпиндель φ80 мм, поверхность твердохромированная 5. Удлиненная направляющая подачи 2, 35 рядов формовочных роликов (одно- и двусторонние). 6. 1 комплект выпрямления плоской поверхности после формования. 3、 Основная машина разделена на 3 секции. 7. Материал рулона: GCR15. 4、 Длинные ребра по бокам 8. Электрокормление |
|
8 |
Разгрузочная стойка |
1, 2 пассивные разгрузочные стойки |
|
9 |
Шкаф управления |
1、 Вся линия использует управление ПЛК и человеко-машинный интерфейс с сенсорным экраном для реализации взаимодействия человека и компьютера. 2. Конфигурация оборудования: консоль управления шкафом распределения питания, панель ручного управления и беспроводной пульт дистанционного управления рядом с машиной. 3、 Режим работы: ручной/автоматический. В ручном режиме он может работать как автономная машина, что упрощает обслуживание; в автоматическом состоянии может работать по всей линии; оснащен кнопкой аварийной остановки, что упрощает реагирование на аварийные ситуации и обеспечивает безопасность оборудования и операторов. |
|
