Машина для производства кабельных лотков диаметром 100-800 мм
Перфорированные кабельные лотки наиболее широко используются в нефтяной, химической промышленности, электроэнергетике, легкой промышленности, телевидении, телекоммуникациях и других областях. Его преимущества заключаются в легком весе, большой несущей способности, красивом внешнем виде, простой конструкции и простоте установки. Подходит для прокладки силовых кабелей и прокладки кабелей управления. Он также подходит для изготовления перфорированных кабельных лотков особенно простой формы и расположения. Устанавливаем матрицу на выравнивающее устройство, чтобы завершить пробивку отверстий поддона. Если требуется большое количество плотных и неравномерных отверстий для перфорации, мы рассмотрим возможность использования мощного гидравлического пресса или пробойного пресса, чтобы обеспечить скорость и стабильность производства.

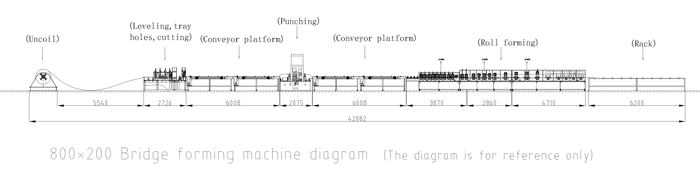

главный компонент
1、Открытая намоточная машина, электрическая гидравлическая машина для открытой прокатки грузоподъемностью десять тонн
2, Правильный и отрезной станок, 13 роликов для выравнивания, гидравлическая резка, перфорация лотков, секция A, высокоскоростная.
3, платформа, высокоскоростная платформа, 2 ветки, управление преобразованием частоты
4. Пробивная машина, гидравлическая система (комплекты 7,5 кВт2), однорядное и двухрядное пневматическое преобразование пресс-форм, масляный цилиндр для тяжелого машиностроения, набор текста (раздел торговой марки).
5, высокоскоростная платформа, высокоскоростная платформа 2 (1 электрическая 0,75 кВт, 1 пассивная), ширина положительной и обратной катанки регулируется.
6. Роликовая формовочная часть, шпиндель φ 80 мм, твердый хром с покрытием поверхности, формовочный ролик 25 рядов, основной разделен на 3 секции, двигатель 7,5 кВт 3, выдвинутое положение направляющей подачи, плоскость формования прямая 1 комплект, материал рулона: GCR15, электрическая подача ( Серводвигатель 1,2 кВт 1)
7, разгрузочная рама, пассивная разгрузочная стойка 2
Технические параметры
номер заказа
|
проект |
единица |
численная величина |
1 |
Ширина материала |
Мм |
220～1250мм |
2 |
Толщина материала |
Мм |
0,5～2,0 мм |
3 |
Толщина материала |
Оцинкованная стальная полоса/оцинкованная стальная пластина |
|
4 |
Скорость работы оборудования |
м/мин |
12 м/мин |
5 |
сила |
кВт |
75КВт |
