Машина для производства кабельных лотков 400 мм
Система кабельных лотков — это блок или совокупность блоков или секций и связанных с ними аксессуаров, образующих жесткую структурную систему, используемую для надежного крепления или поддержки кабелей и кабельных каналов. Кабельные лотки используются для поддержки и распределения кабелей. Для их производства специально разработаны машины для профилирования рулонов кабельных лотков. Пересекаясь с традиционными методами ручной штамповки и ручной гибки, которые требуют относительно больших трудозатрат и временных затрат, мы создали автоматическую профилегибочную машину, которая выполняет размотку, правку, резку, штамповку и требует всего 1-2 человека. для профилирования, что значительно повышает эффективность производства и экономит персонал!

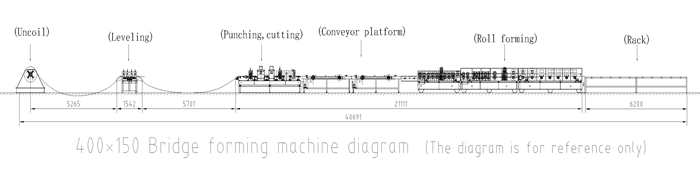

главный компонент
1. Разматыватель, гидравлический сердечник, распределительная коробка (управление преобразованием частоты, медленный подъем и медленная остановка), разгрузка, нагрузка 5 тонн, гидравлический комплект мощностью 3 кВт.
2. Правильная машина - 11 правильных роликов (3 верхних и 4 нижних), мощность 5,5кВт,
3. Интегрированная машина для штамповки и резки - механизм прямого вращения с подачей кода (шнек вперед и назад), гидравлическая штамповка, гидравлическая резка, ручное преобразование штифтов в одиночные и двойные ряды штампов, набор текста (торговая марка), штамповка поддонов.
4. Высокоскоростная платформа - 2 ветви высокоскоростной платформы, регулировка ширины проволоки вперед и назад, управление преобразованием частоты.
5. Роликовая формовочная часть - главный вал диаметром 60 мм, твердое хромирование поверхности, 23 ряда формовочных роликов, основная машина разделена на 3 секции, боковое усиление, выдвинутое положение направляющей подачи, 1 комплект коррекции плоскости после формовки, материал роликов: GCR 15
6. Разгрузочная стойка – 2 пассивные разгрузочные стойки.
Технические параметры
номер заказа |
проект |
единица |
численная величина |
1 |
Ширина материала |
Мм |
160～750мм |
2 |
Толщина материала |
Мм |
0,5～1,8 мм |
3 |
Тип материала |
Оцинкованная стальная полоса/оцинкованная стальная пластина |
|
4 |
Скорость работы оборудования |
м/мин |
1-12 м/мин |
5 |
власть |
кВт |
58КВт |
