Автоматическая пакетировочная машина для кабельных лотков
1. Повышение эффективности производства. Автоматическая пакетировочная машина оснащена автоматизированной операционной системой, которая может непрерывно выполнять процесс пакетирования, что значительно увеличивает скорость производства. По сравнению с ручной упаковкой она более эффективна и помогает сократить производственный цикл.
2. Экономия затрат на рабочую силу. Автоматическая пакетировочная машина может заменить несколько рабочих, выполняющих упаковочные операции, что снижает инвестиции компании в человеческие ресурсы и снижает затраты на рабочую силу.
Основные компоненты и параметры
Имя Описание
Основная часть рамы сварена из квадратных труб 80х80х3.
Конвейерные ленты изготовлены из утолщенных противоскользящих конвейерных лент.
Пластина поворотного рычага Q235 вырезана и обработана лазером.
Подъемник для поворота материала приводится в движение пневматическим подъемником.
Все приводные валы изготовлены из стали 45#, а поверхность покрыта Luo.
Направляющие используют прецизионные квадратные рельсы.
Винт 2525 ШВП
Подъемный серводвигатель
Пресс-подборщик горячего расплава
Имя Описание
Блок питания, мощность 220В/50Гц 500Вт
Скорость упаковки ≤1,5 секунды/полоса
Применимая толщина ремешка (0,45-1,0) мм*ширина (9-15) мм
Особенности: Никогда не теряйте ленту, электронное обнаружение.
Дисплей ЧПУ, простое управление
Стандарты аксессуаров основаны на Милане, Германия.
Тяговая часть
Имя Описание
Основная часть рамы сварена из квадратных труб 80х80х3.
Мобильный силовой серводвигатель с редуктором и реечной передачей
Слайд изготовлен из стали 45# с высокочастотной термообработкой и покрытием Luo на поверхности. Имеет утолщенное алюминиевое сиденье и оснащен удлиненным слайдером.
Зажим использует цилиндр модели TN для предотвращения вращения.
Паллетирующая часть
Имя Описание
Основная часть рамы сварена из квадратных труб 80х80х3.
Основной корпус робота изготовлен из утолщенных сверхпрочных алюминиевых профилей.
Манипулятор сначала принимает форму раздвоения, а затем нажатия, чтобы обеспечить твердость захвата и стабильность движения.
Ролик для перемещения поддона изготовлен из стали 45#, с гальванопокрытием, цельный диаметром 45 мм.
Вращающаяся линейка: Чтобы обеспечить прямоугольность каждой стопки килей и не поцарапать кили при движении, выбирается круглая линейка, оснащенная внутри вращающимся подшипником.
⑤Электрический шкаф
Название Количество Торговая марка Модель
ПЛК 1 управление дисплеем
Управление дисплеем расширения ПЛК 2
1 управление сенсорным экраном
Бесконтактный переключатель несколько NPN, 24 В постоянного тока, нормально разомкнутый
Фотоэлектрический переключатель несколько NPN, 24 В постоянного тока, нормально разомкнутый
Электрооборудование низкого напряжения 1 Чинт
Серводвигатель 4 Хэчуань 0,75 кВт
В большинстве двигателей оборудования используются серводвигатели, что делает оборудование более быстрым и гибким.

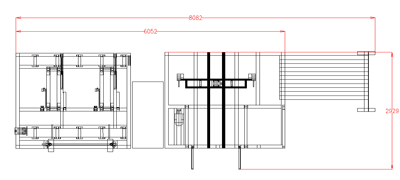

Длина оборудования около 6 метров, длина штабеля – 2 метра, общая длина – около 8 метров.
Ширина около 2,9 метра
