Настройка линии профилирования рулонов
Эта сложная профилегибочная машина может производить различные типы кабельных лотков, такие как кабельные лотки со сплошным дном, желобчатые кабельные лотки, перфорированные кабельные лотки и неперфорированные кабельные лотки. Изменение толщины материала составляет 0,5–1,2 мм, 0,5–2 мм или 0,5–3 мм. Вы можете настроить кабельный лоток разной длины от 5 до 30. Наши профилегибочные машины могут производить изделия разных размеров и автоматически переключаться с помощью двигателя с одного размера на любой другой, теперь не только по ширине, но и по высоте. Единственный шаг — ввести нужные записи на наш дисплей управления и подождать несколько секунд. Еще одно новшество – на одном станке можно изготавливать кабельные лотки и крышки соответствующих размеров. Время замены занимает всего 30 секунд, операция экономит труд, цена низкая и площадь помещения экономится.
Мы предлагаем эксклюзивные варианты, полностью основанные на чертежах, допусках и бюджете наших клиентов, а также предоставляем экспертное индивидуальное обслуживание для удовлетворения ваших многочисленных потребностей.

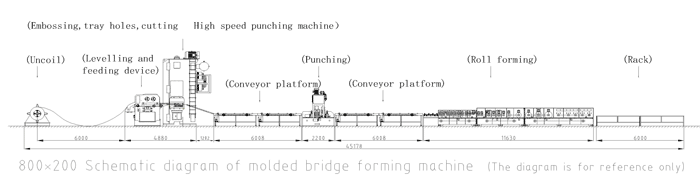

Серийный номер |
главный компонент |
Конфигурация |
|
1 |
Разматыватель |
1. Гидравлическое расширение сердечника 4. Распределительная коробка (управление преобразованием частоты, медленный пуск и медленная остановка) 2. Электрический разряд 5. Гидравлический комплект мощностью 3 кВт 3. Несущая способность 12 тонны |
|
2 |
Сервовыравнивающий питатель |
1、 Механизм положительного кода подачи (положительный и отрицательный ходовой винт) 2、9 корректирующих роликов, 4 вверх и 5 вниз. 3、 4 подающих ролика: 2 вверх и 2 вниз. 4、Сервоподача |
|
3 |
Пневматический портальный пуансон |
1. Пневматический портальный пуансон. 2, 1 комплект комбинированных шлифовальных инструментов, механически отлитых 3. Нижнее ребро и боковая выпуклость. 4. Перфорация отверстий для поддонов 5, отрезать 6. Амортизирующая прокладка 7. Устройство переноса формы. |
|
4 |
Секция А высокоскоростная платформа |
1、 Высокоскоростная платформа 6 метров (1 с электроприводом, 1 без электропривода) 2、 Управление преобразованием частоты 3. Положительная и отрицательная регулировка ширины винта. |
|
5 |
Гидравлическая штамповка |
1、 Перфорация соединительных отверстий 2、 Тиснение семизначной пряжки 3、 Комплект гидравлической системы 7,5кВт+7,5кВт 4、 Штамповочный штамп: пневматическое переключение однорядных и двухрядных пуансонов. печать |
|
6 |
Скоростная платформа секции Б |
1、 Скоростная платформа 6 метров (1 с электроприводом, 1 без электропривода) 2、 Управление преобразованием частоты 3. Положительная и отрицательная регулировка ширины винта. |
|
7 |
Профилирующая часть рулона |
1、 Шпиндель φ80 мм, поверхность твердохромированная 5. Удлиненная направляющая подачи 2, 35 рядов формовочных роликов (одно- и двусторонние). 6. 1 комплект выпрямления плоской поверхности после формования. 3、 Основная машина разделена на 3 секции. 7. Материал рулона: GCR15. 4、 Длинные ребра по бокам 8. Электрокормление |
|
8 |
Разгрузочная стойка |
1, 2 пассивные разгрузочные стойки |
|
9 |
Шкаф управления |
1、 Вся линия использует управление ПЛК и человеко-машинный интерфейс с сенсорным экраном для реализации взаимодействия человека и компьютера. 2. Конфигурация оборудования: консоль управления шкафом распределения питания, панель ручного управления и беспроводной пульт дистанционного управления рядом с машиной. 3、 Режим работы: ручной/автоматический. В ручном режиме он может работать как автономная машина, что упрощает обслуживание; в автоматическом состоянии может работать по всей линии; оснащен кнопкой аварийной остановки, что упрощает реагирование на аварийные ситуации и обеспечивает безопасность оборудования и операторов. |
|
