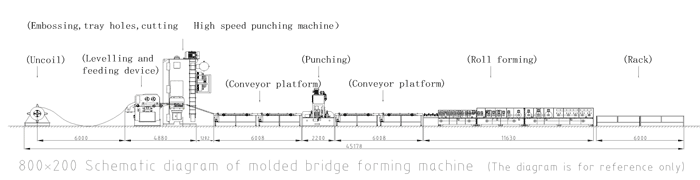

Линия по производству перфорированных кабельных лотков среднего размера

1

Разматыватель

1. Гидравлическое расширение сердечника 4. Распределительная коробка (управление преобразованием частоты, медленный пуск и медленная остановка) 2. Электрический разряд 5. Гидравлический комплект мощностью 3 кВт

3. Несущая способность 12  тонны

2

Сервовыравнивающий питатель

1、  Механизм положительного кода подачи (положительный и отрицательный ходовой винт)

2、9 корректирующих роликов, 4 вверх и 5 вниз.

3、  4 подающих ролика: 2 вверх и 2 вниз.

4、Сервоподача

3

Пневматический портальный пуансон

1. Пневматический портальный пуансон.

2, 1 комплект комбинированных шлифовальных инструментов, механически отлитых

3. Нижнее ребро и боковая выпуклость.

4. Перфорация отверстий для поддонов

5, отрезать

6. Амортизирующая прокладка

7. Устройство переноса формы.

4

Секция А высокоскоростная платформа

1、 Высокоскоростная платформа 6 метров (1 с электроприводом, 1 без электропривода)

2、  Управление преобразованием частоты

3. Положительная и отрицательная регулировка ширины винта.

   5

  Гидравлическая штамповка

1、  Перфорация соединительных отверстий

2、  Тиснение семизначной пряжки

3、  Комплект гидравлической системы 7,5кВт+7,5кВт

4、  Штамповочный штамп: пневматическое переключение однорядных и двухрядных пуансонов.

печать

6

Скоростная платформа секции Б

1、  Скоростная платформа 6 метров (1 с электроприводом, 1 без электропривода)

2、  Управление преобразованием частоты

3. Положительная и отрицательная регулировка ширины винта.

7

Профилирующая часть рулона

1、  Шпиндель φ80 мм, поверхность твердохромированная 5. Удлиненная направляющая подачи

2, 35 рядов формовочных роликов (одно- и двусторонние). 6. 1 комплект выпрямления плоской поверхности после формования.

3、  Основная машина разделена на 3 секции. 7. Материал рулона: GCR15.

4、  Длинные ребра по бокам 8. Электрокормление

8

Разгрузочная стойка

1, 2 пассивные разгрузочные стойки

9

Шкаф управления

1、  Вся линия использует управление ПЛК и человеко-машинный интерфейс с сенсорным экраном для реализации взаимодействия человека и компьютера.

2. Конфигурация оборудования: консоль управления шкафом распределения питания, панель ручного управления и беспроводной пульт дистанционного управления рядом с машиной.

3、  Режим работы: ручной/автоматический. В ручном режиме он может работать как автономная машина, что упрощает обслуживание; в автоматическом состоянии может работать по всей линии; оснащен кнопкой аварийной остановки, что упрощает реагирование на аварийные ситуации и обеспечивает безопасность оборудования и операторов.
