Профилегибочная машина для производства кабельных коробов с пуансоном

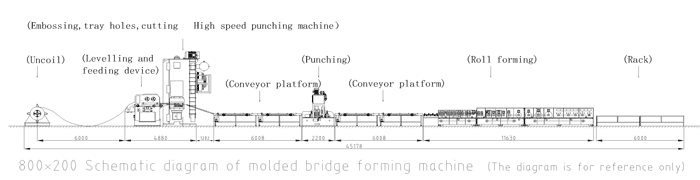

Данное оборудование состоит из разматывателя - правильного питателя - крупнотоннажного пуансона - пробивного станка - профилировочного узла. Разматыватель представляет собой гидравлический расширитель стержня и оснащен прижимным рычагом для удобства эксплуатации. Правильная и подающая машина может точно подавать материалы в пуансон. , перфоратор можно использовать с крупнотоннажными формами для пробивки плотных ребер жесткости или плотных отверстий поддонов. Вырубная машина пробивает соединительные отверстия, отверстия для семизначных пуговиц и т. д. Все действия контролируются с помощью пульта управления. Профилегибочный узел состоит из 35 осей, диаметром 80 мм, поверхность покрыта твердым хромом, толщина хромирования составляет 0,05 мм. Обеспечьте высокую эффективность, высокую точность и высокую гибкость производственной линии.

  Связаться сейчас Электронная почта Телефон WhatsApp
информация о продукте


Наш  производство  механизм  принимает  начальство  автоматизация  наука  и является  в положении  к  распознавать  а  полностью  компьютеризированный  производство  процесс.  механизм  является  оборудованный  с  начальство  электрический  управлять  структуры  и механические системы передачи, которые могут  распознавать  пара  система  такие шаги, как  компьютеризированный  резка, гибка и формовка кабельных лотков. Автоматизированный  производство  не сейчас  исключительно  улучшается  производство  эффективность,  однако  кроме того  сокращает труд  глубина  и обеспечивает  баланс  качества продукции.

Во-вторых, наши
  производство  механизм  является  чрезвычайно  адаптируемый и гибкий.  механизм  может  регулировать  больше, чем несколько  параметры  в соответствии  требованиям к продукту, таким как длина, ширина, высота, угол изгиба и т. д. Поэтому,  ли  вы производите кабельные лотки  отчетливый  спецификации или  изменение  продукт  узоры  и модели, наши  инструменты  может удовлетворить ваши потребности. Эта гибкость  кроме того  предоставляет  клиенты  с  дополнительный  параметры  и конкурентоспособность рынка.

Кроме того, наш
  производство  инструменты  грани  излишний  точность и стабильность.  инструменты  использует  начальство  датчики и  манипулировать  структуры  к  пожинать  специфический  управлять  размера,  форма  и  отношение  кабельного лотка. Производимый кабельный лоток имеет  преимущества  из  обычный  измерение  и  правильный  угол, который может  правильно  усиливать  здание  эффективность  и  настраивать  качество.

Наконец, наш
  производство  инструменты  разработан с  безопасность  и надежность в виду.  инструменты  является  подготовленный  с  довольно много  безопасность  безопасность  устройства, такие как  оборонительный  чехлы, аварийный  конец  переключатели и т. д., чтобы  удостовериться  тот  безопасность  операторов. На  идентичный  время,  механизм  принимает  долгоиграющий  вещества  и структурный  план  к  убеждаться  тот  баланс  и  длинный  образ жизни  оборудования.

Подводя итог, наш
  производство  механизм  специализирующийся на  производство  кабельных лотков небольших размеров имеет  преимущества  из  излишний  эффективность, точность, гибкость,  излишний  точность и стабильность. Будь то энергетика, связь, транспорт и т. д., вы можете  приобретать  изысканный  Кабельные лотки  через  наше оборудование,  усиливать  Эффективность работы,  минимизировать  затраты и  снабжать  крепкий  помогать  для ваших проектов.

Cable Trunking Roll Forming Machine With Punch

Технические параметры

Серийный номер

главный компонент

Конфигурация

1

Разматыватель

1. Гидравлическое расширение сердечника 4. Распределительная коробка (управление преобразованием частоты, медленный пуск и медленная остановка) 2. Электрический разряд 5. Гидравлический комплект мощностью 3 кВт

3. Несущая способность 12  тонны



2

Сервовыравнивающий питатель

1、  Механизм положительного кода подачи (положительный и отрицательный ходовой винт)

2、9 корректирующих роликов, 4 вверх и 5 вниз.

3、  4 подающих ролика: 2 вверх и 2 вниз.

4、Сервоподача

3

Пневматический портальный пуансон

1. Пневматический портальный пуансон.

2, 1 комплект комбинированных шлифовальных инструментов, механически отлитых

3. Нижнее ребро и боковая выпуклость.

4. Перфорация отверстий для поддонов

5, отрезать

6. Амортизирующая прокладка

7. Устройство переноса формы.

4

Секция А высокоскоростная платформа

1、 Высокоскоростная платформа 6 метров (1 с электроприводом, 1 без электропривода)

2、  Управление преобразованием частоты

3. Положительная и отрицательная регулировка ширины винта.

   5

Гидравлическая штамповка

1、  Перфорация соединительных отверстий

2、  Тиснение семизначной пряжки

3、  Комплект гидравлической системы 7,5кВт+7,5кВт

4、  Штамповочный штамп: пневматическое переключение однорядных и двухрядных пуансонов.

печать

6

Скоростная платформа секции Б

1、  Скоростная платформа 6 метров (1 с электроприводом, 1 без электропривода)

2、  Управление преобразованием частоты

3. Положительная и отрицательная регулировка ширины винта.

7

Профилирующая часть рулона

1、  Шпиндель φ80 мм, поверхность твердохромированная 5. Удлиненная направляющая подачи

2, 35 рядов формовочных роликов (одно- и двусторонние). 6. 1 комплект выпрямления плоской поверхности после формования.

3、  Основная машина разделена на 3 секции. 7. Материал рулона: GCR15.

4、  Длинные ребра по бокам 8. Электрокормление

8

Разгрузочная стойка

1, 2 пассивные разгрузочные стойки

9

Шкаф управления

1、  Вся линия использует управление ПЛК и человеко-машинный интерфейс с сенсорным экраном для реализации взаимодействия человека и компьютера.

2. Конфигурация оборудования: консоль управления шкафом распределения питания, панель ручного управления и беспроводной пульт дистанционного управления рядом с машиной.

3、  Режим работы: ручной/автоматический. В ручном режиме он может работать как автономная машина, что упрощает обслуживание; в автоматическом состоянии может работать по всей линии; оснащен кнопкой аварийной остановки, что упрощает реагирование на аварийные ситуации и обеспечивает безопасность оборудования и операторов.

Cable Trunking Roll Forming Machine With PunchCable Trunking Roll Forming Machine With PunchCable Trunking Roll Forming Machine With PunchCable Trunking Roll Forming Machine With Punch
